NETCONF Protocol with YANG Data modeling

NETCONFT = XML 형식 사용한 Network Management Protocol

TCP/SSH 위에서 정의되는 응용 계층 프로토콜



NETCONFT의 구조





즉 Device Programmability 에 꼭필요한 Protocol + Data model 이라는 것

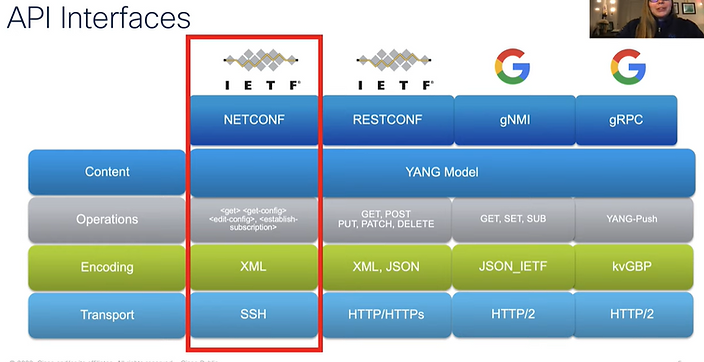

NETCONF/RESTCONF/gNMI == programmable interfaces

즉 이 프로토콜 통해서 cli처럼 인터페이스에 접속해서 config 하는 방식을 일컫는듯

SNMP, WebUI 랑 비슷한 기능, Data 전달하는 매개체, 인터페이스라고 보면 편할듯



YANG은 이에 사용되는 data modeling langauge 인거고

-> CLI에서는 사용되는게 MD-CLI라고 따로 있는듯(확실하진 않음, MD-CLI가 Yang data 모델링에도 사용된다고 함)







NETCONF : Install, Manipulate(조정하다) and delete the configuration of network device



Remote Procedure Call (RPC) layer using an XML encoding and provides a basic set of operations to edit and query configuration on a network device.



Capability Exchnage

ssh -p 830 user@destination -s netconf



Capability

각각 오퍼레이션 기능들 explain 하는거

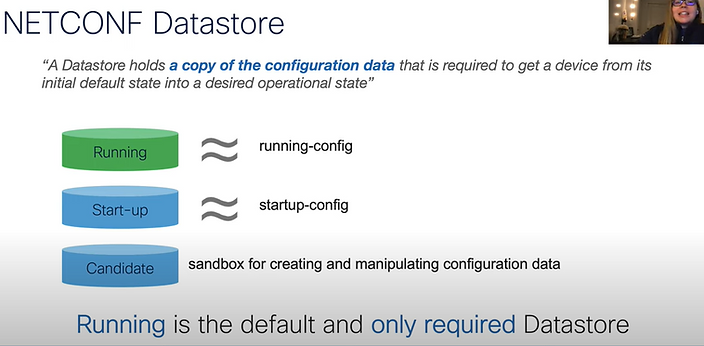

Datastore -> a copy of the configuration of devices

"Candidate" -> Test 가능한 Sandbox storage 인듯

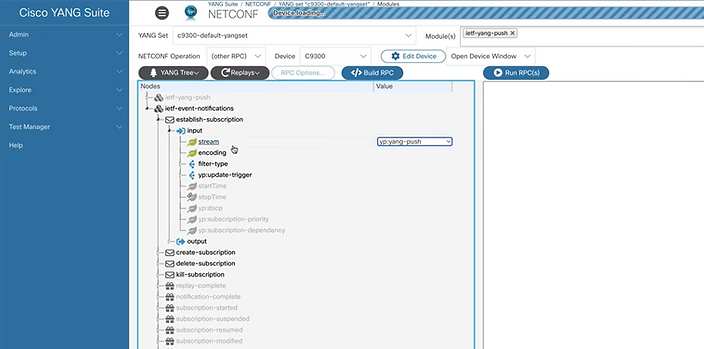

Cisco YANG Suite : Supports NETCONF/RESTCONF/gNMI

How it looks like before build the RPC



select the option and build -> built as XML as well as Yang data model



Apply -> running session is available

so periodically( every 10 sec ) we will get the device information what we requested
